ZX-OWTS10(Z)震蕩波局放測試系統深度解析

引言：高壓電纜狀態評估的挑戰與演進

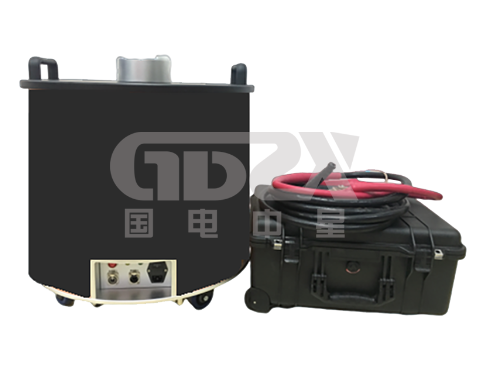

高壓電力電纜作為城市電網的“生命線”，其絕緣狀態評估至關重要。傳統直流耐壓試驗雖能驗證絕緣強度，卻存在“破壞性”隱患，且難以發現局部放電（PD）這類早期缺陷。而常規局放檢測設備往往功能單一、現場操作復雜。ZX-OWTS10(Z)電纜直流耐壓及震蕩波局放測試系統的出現，標志著電纜診斷技術邁入集成化、智能化、無損化的新階段。

技術核心：震蕩波原理的智慧應用
ZX-OWTS10(Z)的核心突破在于融合直流充電與震蕩波局放激發技術：

1.直流充電階段：系統對電纜施加直流高壓至預設值，模擬運行過電壓應力。

2.震蕩波激發階段：通過IGBT智能控制，使電纜電容與系統內部電感形成諧振回路，產生頻率可調（典型值20-300Hz）的衰減震蕩波電壓。

關鍵優勢：震蕩波電壓接近工頻交流特性，能有效激發并檢測電纜絕緣內部及附件連接處的潛在局部放電缺陷，克服了純直流電壓下局放信號微弱甚至被抑制的弊端，同時避免了工頻試驗設備的龐大與復雜。

性能飛躍：超越傳統的六大核心能力
基于先進的硬件平臺與智能軟件分析，ZX-OWTS10(Z)展現出卓越性能：

1.高靈敏度與精準檢測：

局放靈敏度 ≤ 10pC：可捕捉極其微弱的放電信號，遠超IEC 60270標準對現場測試的要求（通常>100pC）。

局放測量誤差 ≤ 10%：確保定量分析的可靠性。

電壓峰值誤差 ≤ 3%：保障試驗電壓的精確施加。

2.多功能電壓模式與柔性測試：

支持峰值電壓、相電壓倍數、有效值電壓三種加壓模式，靈活適應不同標準和用戶習慣。

各檔位加壓次數可編程設定，滿足研究性測試或標準測試流程需求。

3.智能診斷與精準定位：

自動生成PRPD譜圖：直觀呈現放電的相位分布、放電量、放電次數關系，為放電類型識別提供關鍵依據。

AI輔助放電類型識別：后臺系統深度分析放電特征譜圖，智能判斷放電類型（如內部放電、沿面放電、懸浮放電等）。

行波故障定位 (150kHz - 50MHz 寬頻帶)：利用高頻局放信號傳播特性，精準計算故障源位置，定位精度可達米級，大幅縮短故障查找時間。

4.自動化與效率提升：

自動測量電纜電容量 (0.05 - 4μF)：簡化測試準備，結果用于優化震蕩波參數。

自動測量局放起始電壓(PDIV)和熄滅電壓(PDEV)：科學評估電纜絕緣的局放特性。

5.強大的控制與安全：

雙模通訊：有線/無線（可選）控制，提升現場操作靈活性。

雙重安全保障：獨立硬件緊急停機按鈕 + 軟件安全控制回路，確保人機安全。

6.專業報告輸出：

后臺系統自動分析數據，生成包含關鍵參數、譜圖、診斷結論的標準化測試報告。

與傳統方案的對比剖析

典型應用場景

1.新投運電纜的交接驗收：全面評估安裝質量，排查隱性缺陷。

2.在運電纜的預防性試驗與狀態評估：定期“體檢”，識別老化與早期缺陷。

3.故障電纜的精確定位與原因分析：快速定位故障點，精準分析失效機理。

4.檢修后復測：驗證檢修效果，確?；謴桶踩\行。

總結：智能化電纜診斷的新標桿
ZX-OWTS10(Z)電纜直流耐壓及震蕩波局放測試系統，通過創新性地融合直流充電與震蕩波激發技術，成功破解了傳統電纜試驗中“無損檢測”與“有效激發局放”的難題。其高靈敏度、精準定位、智能診斷、高度集成及安全性，為電力技術人員提供了前所未有的強大工具。它不僅提升了電纜狀態評估的效率和準確性，更能提前預警潛在故障，為電網的安全、穩定、經濟運行提供了堅實保障。掌握并應用好這一先進系統，是電力設備狀態檢修領域技術人員的必備技能。
